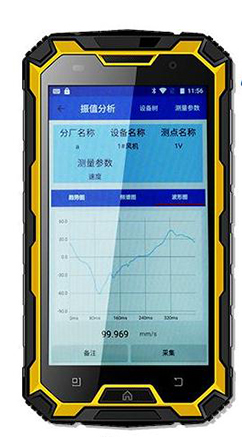

配合振动无忧APP即可完成现场动平衡。还能进行振动、温度测量,现场观测波形、频谱,还可以将每台设备的工艺量、观察量手工录入,并且全面解决风机出厂检验,运行状态监测,异常振动分析与故障诊断,同时支持远程技术指导与故障诊断,做到对每一台风机的运行状态都了如指掌。

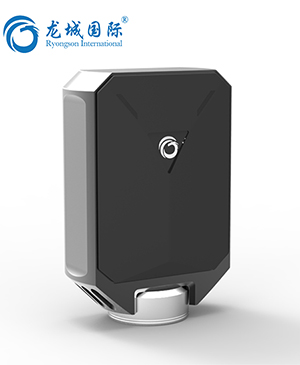

LC100S无线振动点巡检仪功能强大,能进行振动、温度测量,现场观测波形、频谱,还可以将每台设备的工艺量、观察量手工录入,做到对每一台机器的运行状态都了如指掌,让您的工作更方便快捷,准确到位。
振动监测智能终端用于长时间在线监测设备运行状态 用于在线监测设备运行状态。 4通道振动监测,4路温度测量,4路工艺量测量(可用于压力,电压等测量)。
LC100S无线振动点巡检仪功能强大,能进行振动、温度测量,现场观测波形、频谱,还可以将每台设备的工艺量、观察量手工录入,做到对每一台机器的运行状态都了如指掌,让您的工作更方便快捷,准确到位。
功能特点
多重计量检测
可以测量振动加速度,速度,位移三种状态量,同时还可以测量转速,温度等参数。 通过监测振动有效值和峰值,可判断流动轴承、齿轮是否存在局部性故障或磨损性故障,峰值与有效值代表了不同的异常状态,有了多重计量检测,无论哪一类故障都不会漏网。 |
|
无量纲参数检测
对于流动轴承和齿轮系统,监测高频脉冲信号是基本的要求,LC100S无线振动点巡检仪提供了峭度指标检测,您可以以此辅助确认流动轴承基齿轮系统是否存在故障,并确定故障程度。 自动评价轴承状态,良好!注意!危险! |
|
手抄量记录
对于设备点检管理,除了振动值外,还需要记录大量的工艺参数,如压力、流量、温度等。设备点检设计了这项功能,您不但可以管理动设备,同样也可管理静设备。
|
|
观察量选择 同上,定制功能!
在设备点检中,有相当一部分信息是无法测量或以数字格式记录的,如漏油、杂音、冒烟等现象,这些称为观察量。无线振动点巡检仪具备观察量选择功能,您只要在后台软件中设置了每一台设备所需的观察量,点检中通过简单选择便可记录在仪器中。 |
|
完善的详尽的振动分析与故障诊断功能功能
点巡检仪具备波形和FFT频谱分析功能,您可在现场快速分析机器是否存在平衡、对中、摩擦、轴承或齿轮故障等常见问题。 |
|
功能强大的后台管理软件
点巡检仪具有功能强大的后台管理功能,包括丰富的信号分析能力和数据管理、报表功能,并支持与本公司产品在统一数据平台下工作。 |
|
技术参数
测量参数:
振动值测量(加速度、速度、位移)+温度(接触式测温、红外测温)+抄表+分析(频谱)
指标
动态特性要求
传感器
加速度传感器、温度传感器
测量类型
单轴,可同时测量加速度A,速度V,位移D,包络,温度
振动灵敏度
50mV/g
振动量程
100 g
振幅线性
≤5%
横向灵敏度
<5%
频率响应
10~5kHz(±5%);1~10kHz(±3dB)
分析频宽
100~20K Hz
谱线数
100、200、400、800、1600、3200、6400灵活设置
振动量程参数
加速度(峰值)800m/s2max
速度(有效值)600mm/smax
位移(峰峰值)1600/ummax
振动测量增益
1、2、4、8倍自动调整
振动测量精度
±5%
谐振频率
28kHz(典型值); 22kHz(蕞小值)
冲击测量
支持
测振响应时间
<0.4s
测温响应时间
<0.4s
温度测量范围
-60℃~380℃
温度测量精度
20℃~200℃ ±1%或±1℃(取大值)
200℃~380℃ ±2%或±2℃(取大值)
-60℃~20℃ ±2%或±2℃(取大值)
距离系数
12:1
发射率
0.1~1.0(可调)
激光瞄准
<1mW 650nm 激光等级II级
数据采集
静态数据(总值)、动态数据(频谱)
电学特性要求
供电条件
3.7V可充电锂电池
持续供电时间
30h(非连续采集振动),10h(连续采集振动)
指示灯
电源指示、通讯指示灯
接地
外壳与信号绝缘,内部屏蔽
保护装置
橡胶外套,绝缘、防滑、防摔等特性
通讯特性要求
通讯方式
蓝牙
通讯速率
1MB/s
传输时间
< 0.6s(1024点)
通讯频率
2.4GHz
通讯距离
≤20m
环境特性要求
工作环境
-10℃~50℃(防爆型)
-20℃~70℃(非防爆型)
存储温度
-20℃~60℃
振动极限
400gpk
冲击极限
4000gpk
封装
整体密封
物理特性要求
质量
200g
体积
86mm * 54mm * 23mm
安装方式
强磁吸附、M8螺纹
耐磕碰
1米跌落水泥地面,能正常使用、且外壳无损坏
防护等级
IP66
防爆等级
Ex ib ⅡC T4 Gb
认证
CE认证
参数
北京时代龙城科技有限责任公司坐落于国家高新技术产业园区北京中关村科技园区,是一家以振动状态监测,动平衡技术为核心,集相关设备研发、生产、销售和服务为一体的高新技术企业,与我们合作的客户更是遍及国内外。以下为大家做一个简单的介绍:
离心式脱水机 :对离心机进行振动分析,确定引起振动的原因。
减速机监测 :测点为其高速轴水平方向。高速轴垂直方向。
离线检测与现场动平衡 :表面光洁度、工件外形尺寸误差、部分细小工件表面损坏、孔偏,工件真圆度不良,垂直度不良
北京时代龙城科技有限责任公司坐落于国家高新技术产业园区北京中关村科技园区,是一家以振动状态监测,动平衡技术为核心,集相关设备研发、生产、销售和服务为一体的高新技术企业,与我们合作的客户遍及国内外,以下是与我公司合作的部分客户名单:
石油行业 :中国石油
化工行业 :中国石化
船舶行业:中国船舶工业集团公司
冶金行业:北京有色金属研究总院
军工 : 中国兵器装备集团公司
核工业: 中国核工业集团公司
汽车行业:福田集团
水泥行业 :金隅集团
钢铁行业 :包钢集团
机械制造行业:沈阳机床股份有限公司
电力行业 :中国电力科学研究院
高校行业:清华大学
航空航天行业:中国航空工业集团公司
铁路行业:中车轨道交通装备股份有限公司
烟草行业:江苏中烟工业有限责任公司
供水行业:重庆云河水电股份有限公司
建材行业:中国建筑材料集团有限公司
时代龙城自主研发生产的故障诊断、动平衡、设备点检、振动监测等多个系列的产品,广泛应用于石油、石化、化工、船舶、冶金、军工、核工业、汽车、水泥、冶金、钢铁、机械制造、电力、高校、航空航天、铁路、烟草、供水、建材等行业的制造、生产、质控环节上,客户对象遍及海内外。
产品应用范围

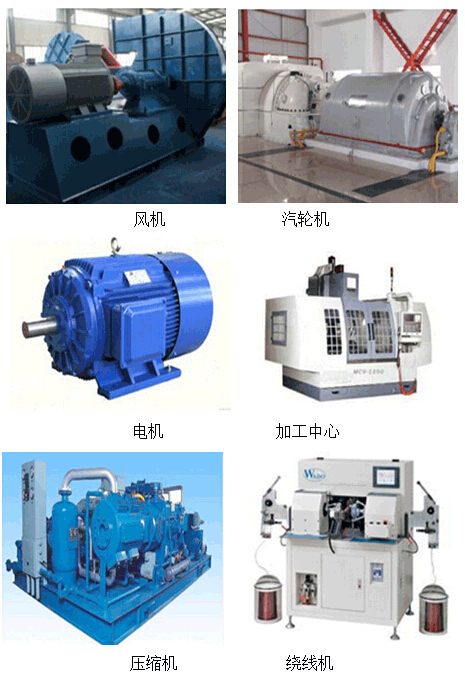

LC-100S无线点巡检仪适用于各种机械的设备点检,属于通用型仪器仪表,可以测量风机、电机、压缩机、汽轮机、加工、绕线机、破碎机,磨床等等各种旋转型机械设备
