高安红狮水泥窑主减速机故障诊断报告

2026-09-04

一、企业信息

企业名称：

企业简介

高安红狮水泥有限公司是一家专业生产高标号水泥的大型企业，位于江西省高安市八景镇，毗邻浙赣铁路，沪瑞高速穿境而过，交通便利，现已投产一条日产4000吨和一条日产5000吨新型干法水泥熟料生产线，配套两套总装机容量16.5MW的纯低温余热电站，两套30万吨矿渣微粉生产线，，可年产高标号水泥400万吨，年发电量1亿度，年生产矿粉60万吨，是红狮控股集团成立的第一个省外子公司。

二、设备信息

设备名称：水泥窑主减速机设备类型：齿轮箱

设备编号： 2017021401

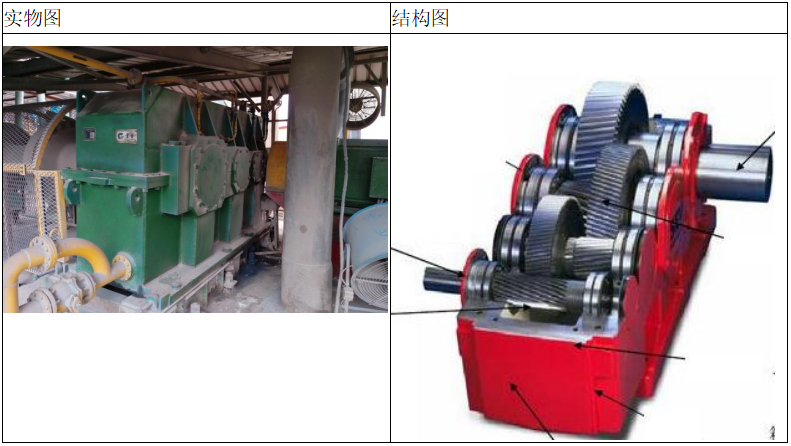

设备图片：

齿轮箱从输入端开始齿轮序号依次是Z1,Z2, Z3,Z4,Z5,Z6.

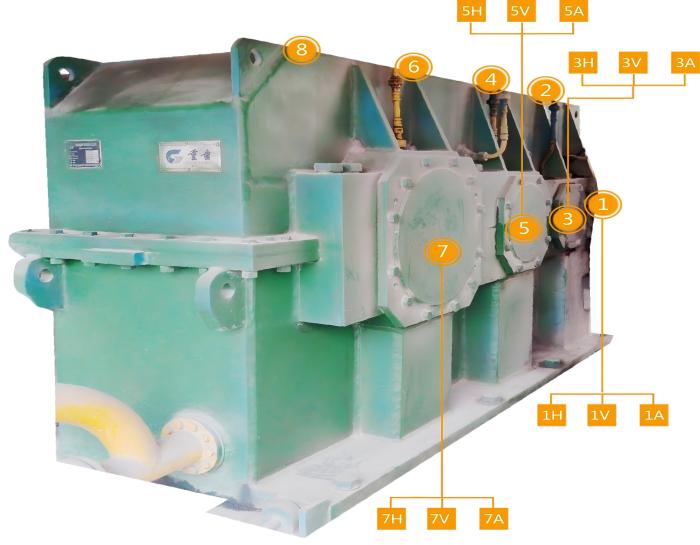

测点布置：

三、振动检测故障诊断报告

1.机组

设备编号	1F57-1(15b.01P1)	项目单位	高安红狮水泥
减速机类型	平行轴减速机-4轴	采集日期	2017.02
齿轮箱型号	JH800C-SW306-31.5	传动比	30.876
电机型号

2. 运行状态

电机	齿轮箱
正常	注意

2.1 电机部分

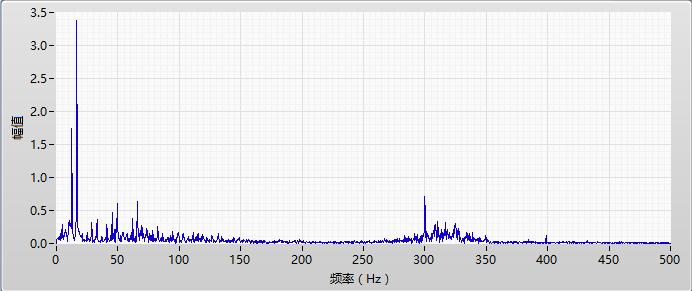

① 电机测点时域波形无显著冲击特征，频谱高频段未见轴瓦摩擦特征，表明电机两端承状态良好。

② 电机运行正常，振动速度量略大（3.50mm/s），在允许范围内。

③ 电机与减速箱对中状态良好，联轴器无异常特征。

2.2 齿轮箱部分

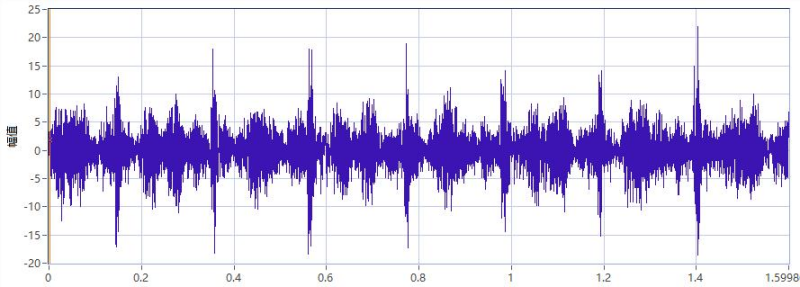

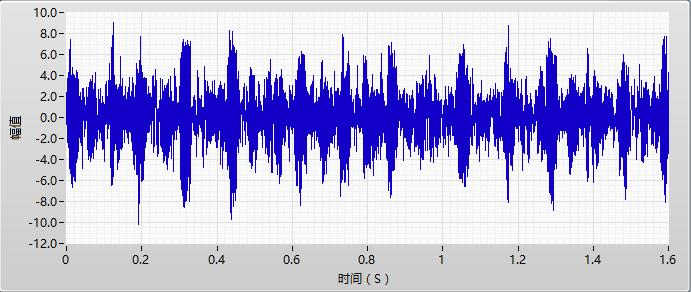

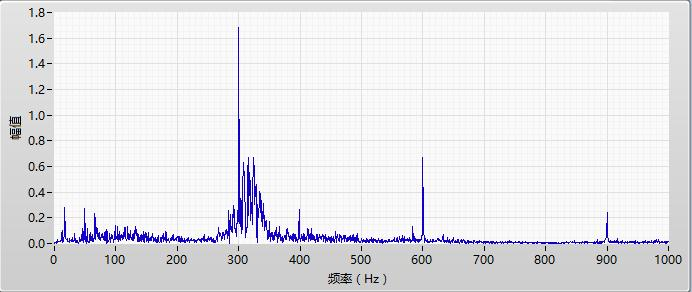

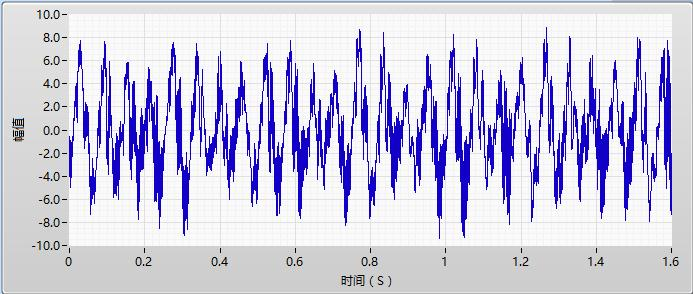

① 高速级齿轮Z1/Z2啮合不佳，齿面存在明显损坏特征，有显著剥落（片状剥落）；频谱中Z1/Z2啮合频率，能量大，并伴有2倍频，3倍频，4倍频，边频带中有2轴的转频（5Hz）以及倍频调制，时域波形中可见明显的冲击，时间周期在0.22S刚好与 II轴转频5Hz一致。

② 低速轴3,4轴以及齿轮出现正常磨损，运行正常。

③ 各轴承未见明显故障特征，运行正常。

3. 检维修建议

持续监测齿轮箱振动数据，建议一周一次，观察啮合频率变化发展情况，一旦有明显增长建议停机检修。

目前情况下，因为齿轮是斜齿，可以继续使用。

四、详细分析

1. 振动数据表

振动测点	振动加速度		速度 (mm/s)
振动测点	峰值 (m/s^2)	峭度指标 (无量纲)	速度 (mm/s)
电机轴伸端水平	3.81	3.37	3.50
电机轴伸端垂直	3.13	3.07	2.07
齿轮1轴输入端水平	4.61	5.05	2.15
齿轮1轴输入端垂直	8.76	5.22	3.20
齿轮1轴输入端轴向	6.46	4.76	2.12
齿轮1轴自由端水平	7.66	4.08	2.26
齿轮1轴自由端垂直	7.82	4.45	2.43
齿轮2轴输入侧水平	3.62	4.62	2.28
齿轮2轴输入侧垂直	5.48	6.01	2.13
齿轮2轴输入侧轴向	6.72	3.81	2.43
齿轮2轴自由端水平	7.74	4.08	2.16
齿轮2轴自由端垂直	7.04	4.67	1.56
齿轮3轴输入侧水平	4.14	4.08	2.41
齿轮3轴输入侧垂直	4.71	6.14	1.65
齿轮3轴输入侧轴向	5.89	2.90	2.35
齿轮4轴输入侧水平	4.28	3.89	1.75
齿轮4轴输入侧垂直	6.44	4.58	2.56
齿轮4轴输入侧轴向	8.87	2.66	3.02
齿轮4轴输出端水平	11.0	3.85	3.13
齿轮4轴输出端垂直	12.04	4.15	3.35

2. 结构图与特征频率表

窑主减速机平行轴减速机输入转速：993.6转/分（按频谱数据估算）

部件名称	物理特征	频率类型描述	特征频率（Hz）
高速输入轴1		转频	16.56
Z1/Z2斜齿	输入20 输出66	啮合频率	321.25
中间轴2		转频	5.0
Z3/Z4斜齿	输入22 输出68	啮合频率	128.12
中间轴3		转频	1.88417
Z5/Z6斜齿	输入21 输出65	啮合频率	39.567
输出轴4		转频	0.6087

特征频率表1

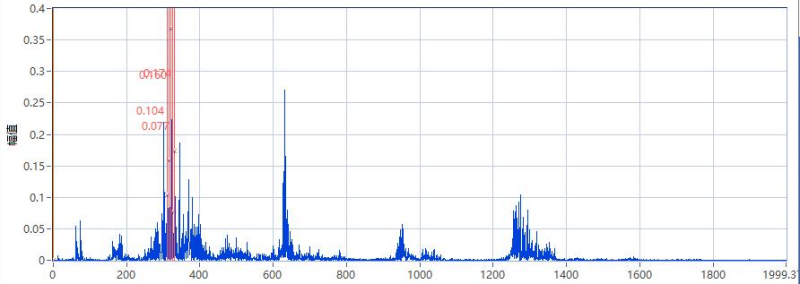

序号	故障信号频率（Hz）	振幅	故障部位及性质分析
1	321.25	0.369	Z1/Z2啮合频率 1倍频
2	632.5	0.271	Z1/Z2啮合频率2倍频
3	953.125	0.058	Z1/Z2啮合频率3倍频
4	1274.375	0.104	Z1/Z2啮合频率4倍频

特征频率表2

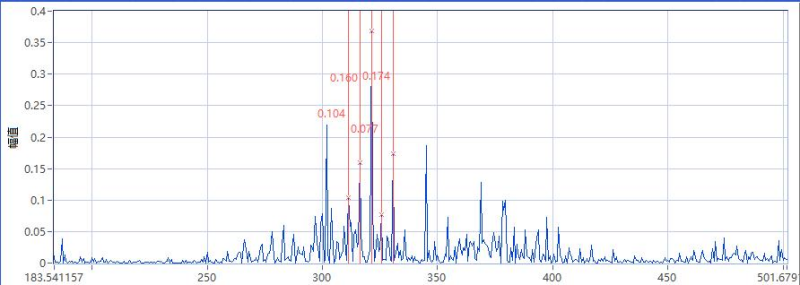

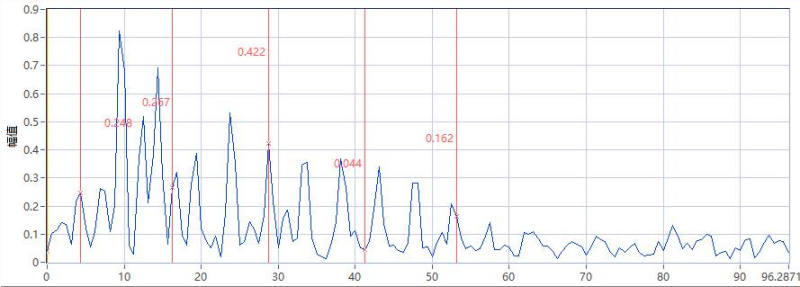

中心频率Hz	边频Hz	差值Hz	特征频率Hz	性质分析
321.25	316.25	5.0	5.0（轴轴频）	一次边频
	311.25	10.0		二次边频
	325.625	4.425		一次边频
	330.625	9.425		二次边频
