振动检测故障诊断报告

一、企业信息

二、设备信息

设备名称：水泵机组   设备类型：水泵    设备编号： 20170920

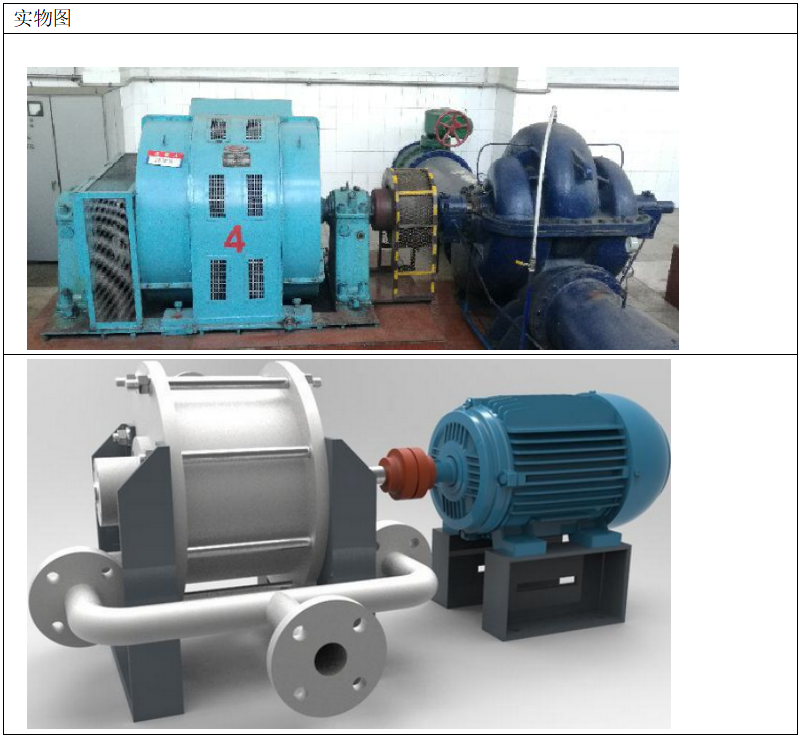

设备图片：

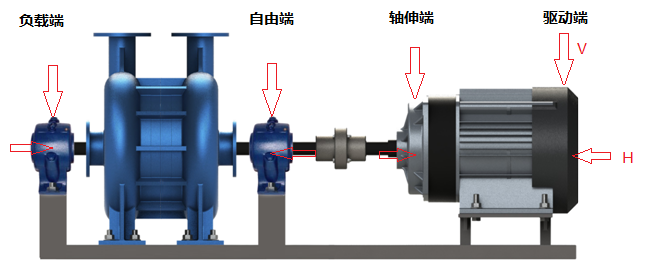

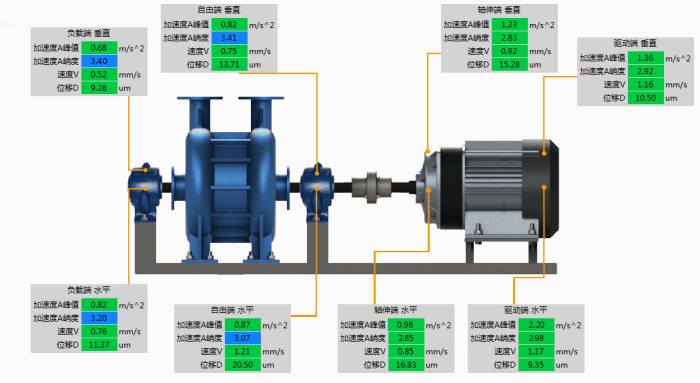

测点布置：

共检查八个测点

H: 水平

V: 垂直

三、振动检测故障诊断报告

1. 机组

2. 运行状态

2.1电机部分（设备编号：YB560-8）

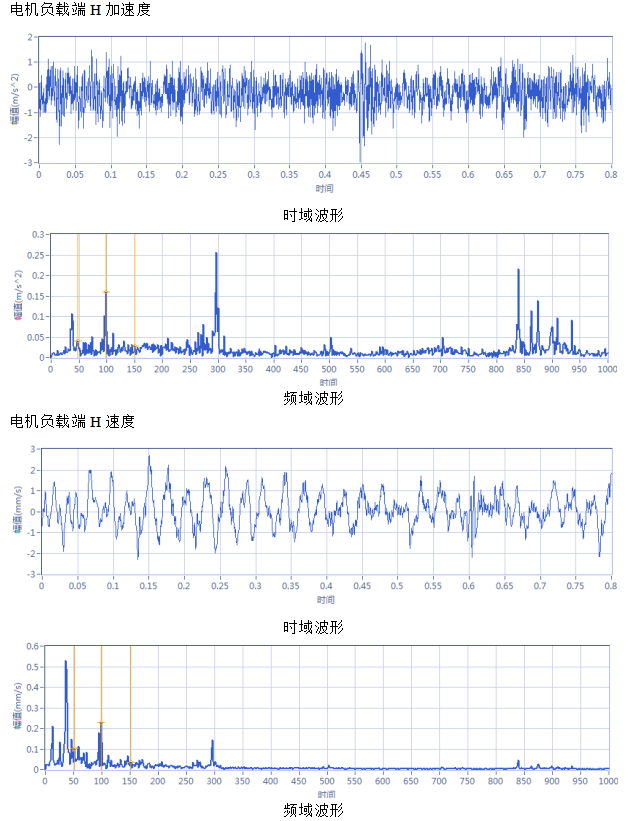

l 电机总体振动在良好范围内，整机状态良好。

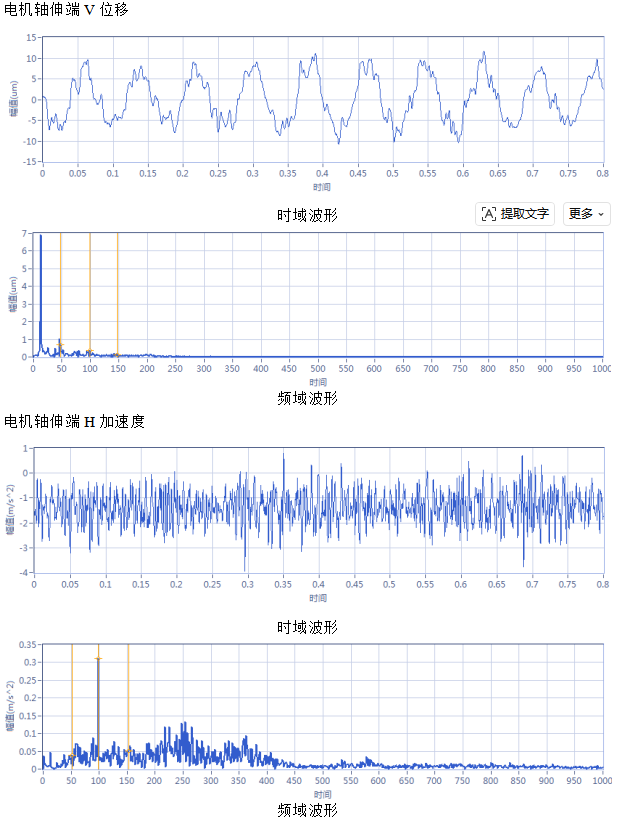

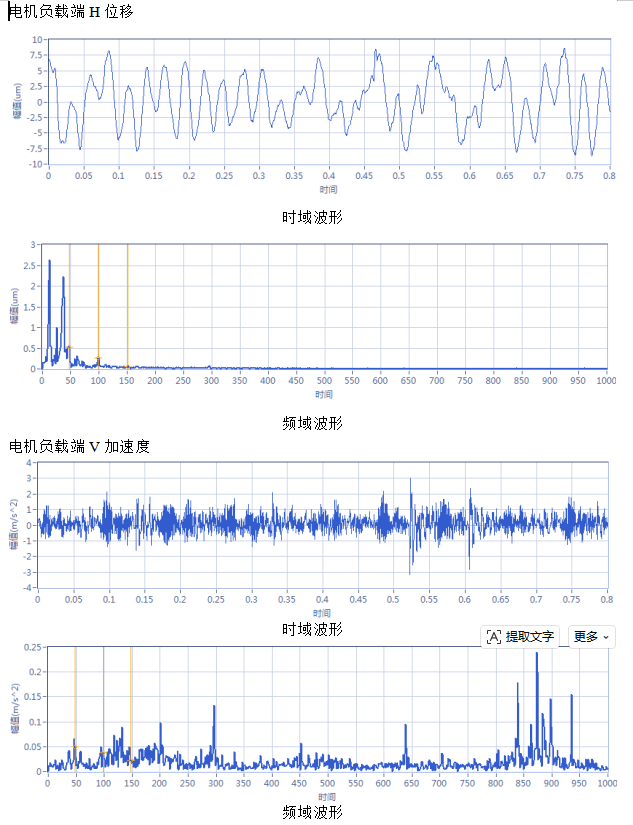

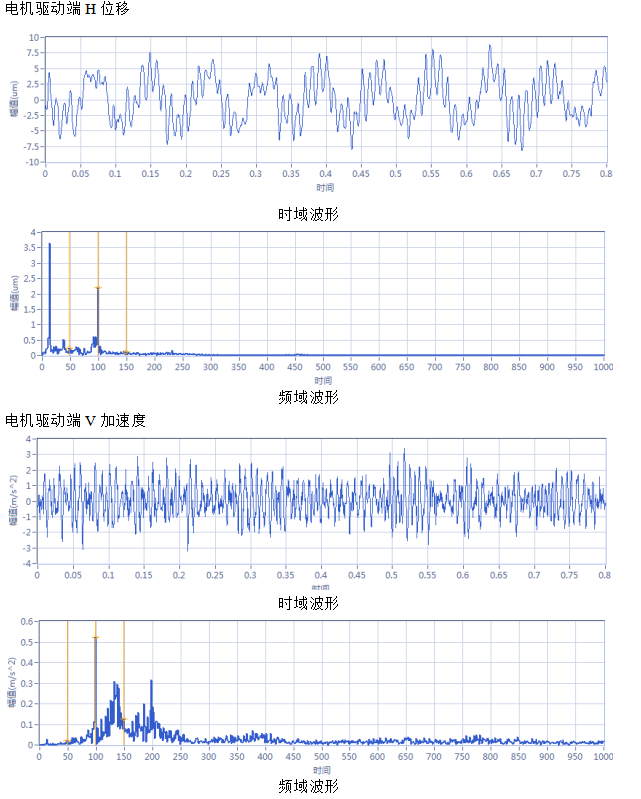

l 电机两端测点时域波形无显著冲击特征，频谱高频段未见轴承故障特征，表明电机两端轴承状态良好。

l 电机与减速箱对中状态良好，联轴器无异常特征。

2.2泵部分

l 泵整机振动处于良好范围内，整机状态良好。

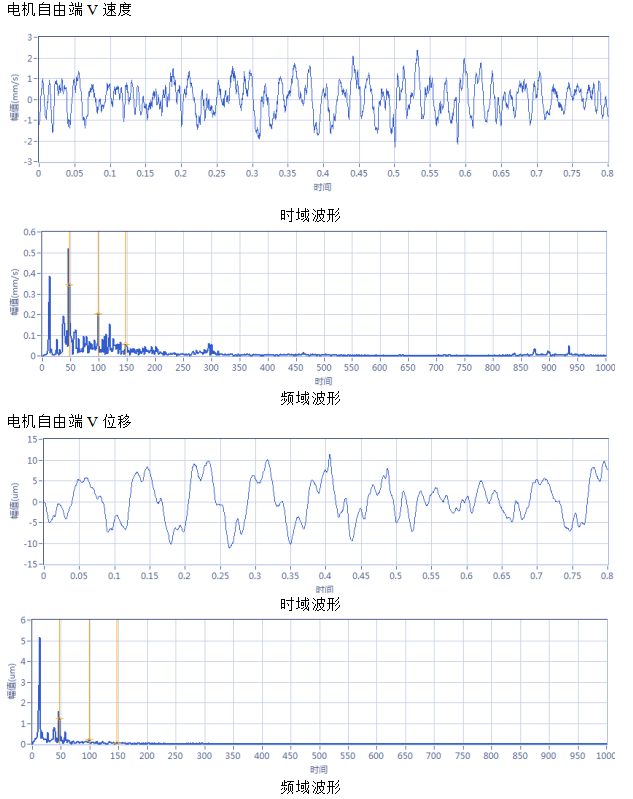

l 泵两端测点时域波形无显著冲击特征，频谱高频段未见轴瓦摩擦特征，表明两端滑动轴承状态良好。

l 未见明显流体（水）振动频谱特征或分频能量很小，固泵叶轮状态良好。

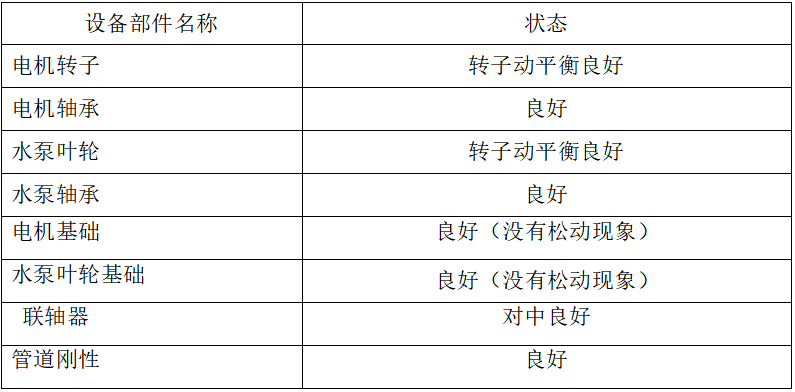

根据数据可判定：

四、详细分析

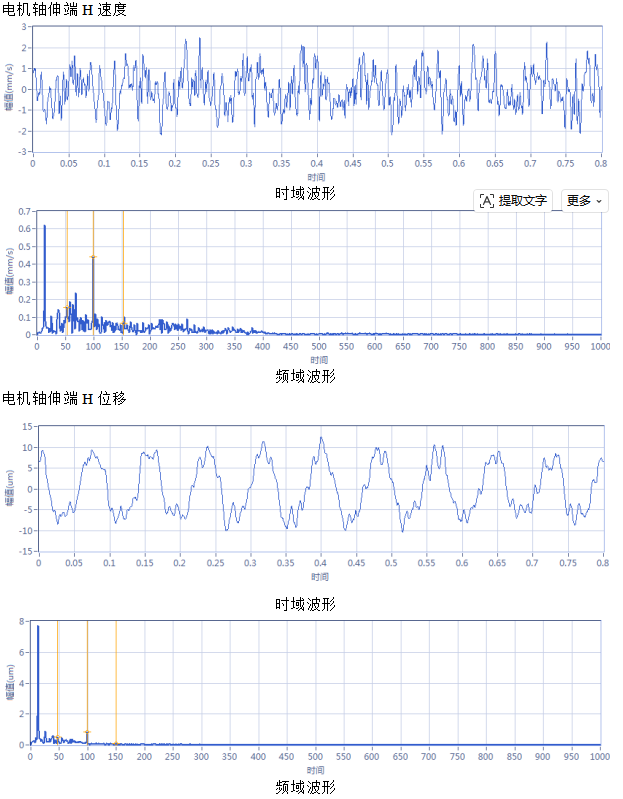

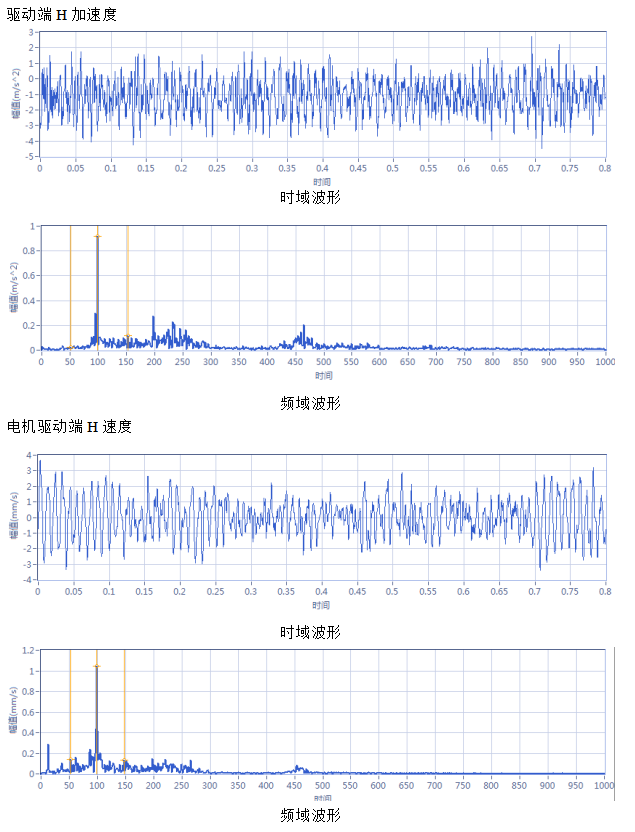

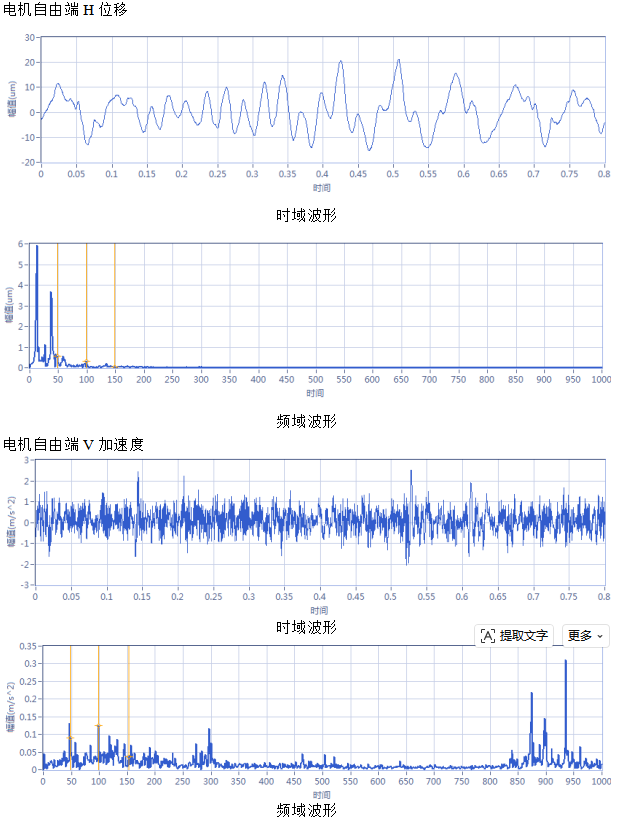

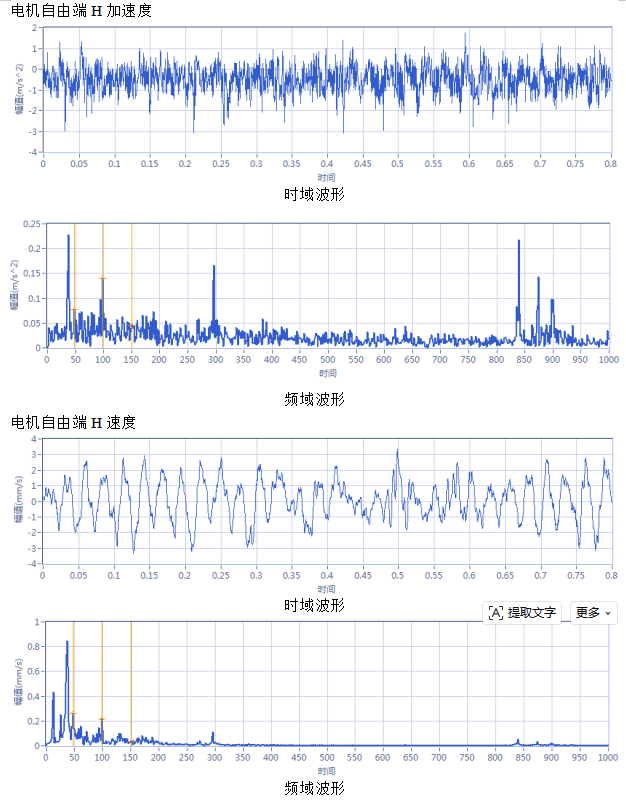

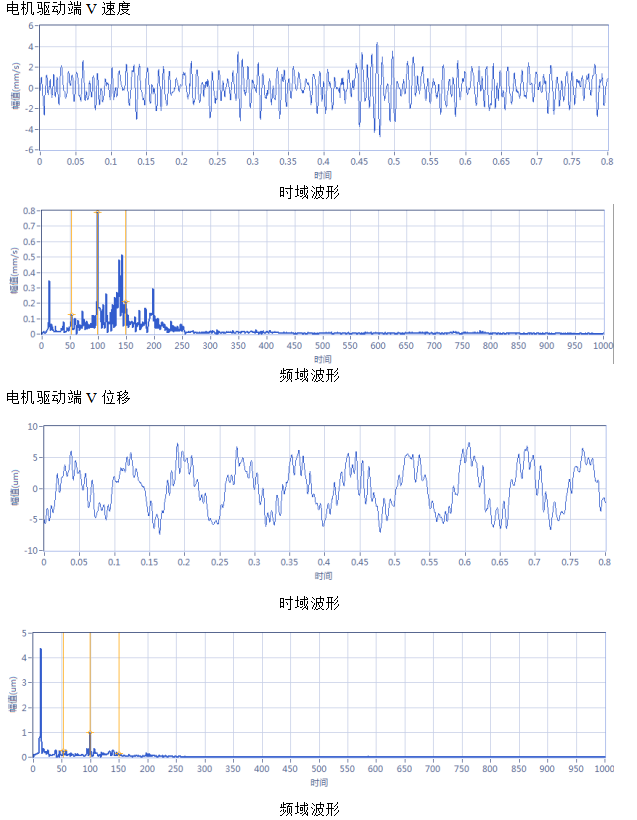

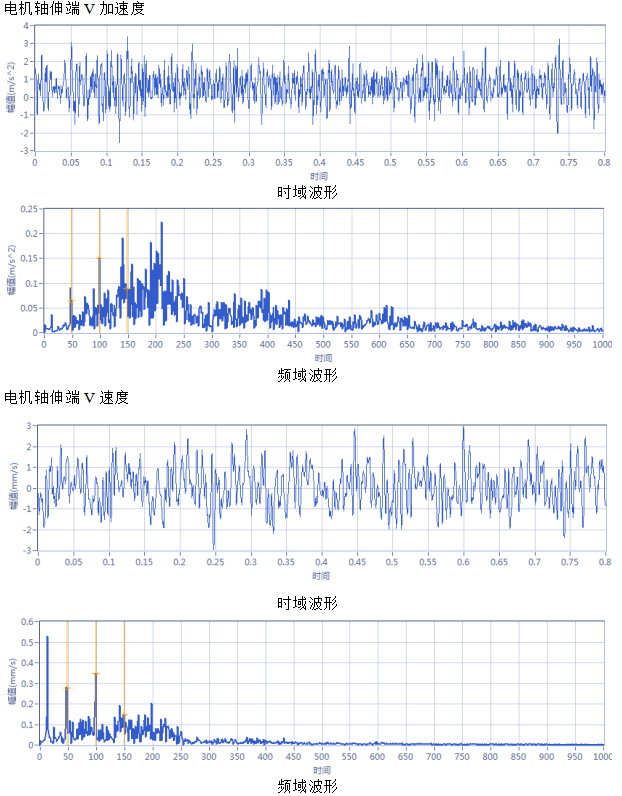

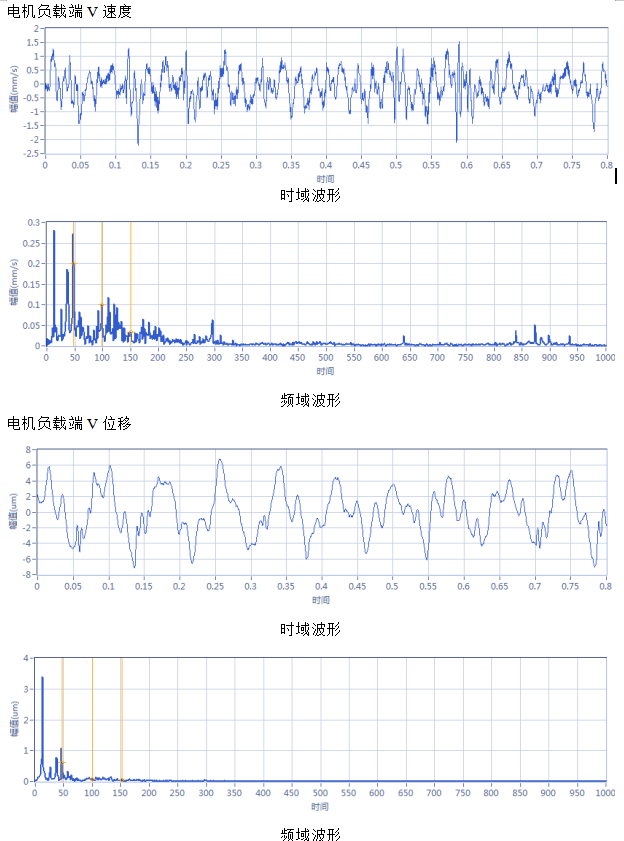

总貌图：

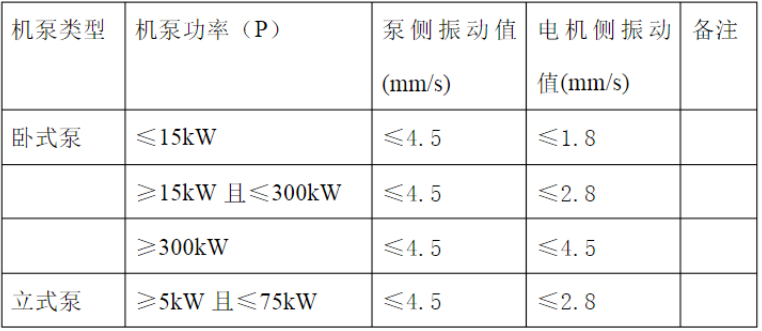

判定标准：

        现场实际测量中，一般根据测量振动位移、振动速度和振动加速度等参量进行检测生产实际中，绝大多数设备故障识别振动信号适用于振动速度，因为振幅对低频振动敏感，振动加速度参量对高频敏感，而速度参量对频率的敏感程度则是介于位移和加速度二参量之间。在进行低频故障及低速设备的监测和诊断时，应选取位移参数量故多釆用压电式加速度传感器；在进行高频、高速类设备的诊断时，应选择加速度参量。而进行宽频带内设备的总体监测时，选取速度参量较为真实可靠。对设备从振幅、速度、加速度全方位监测比较，以期得到较为准确的结论。

        故分别采集水泵机组测点驱动端、轴伸端、自由端、负载端水平垂直方向（a、v、d）三种数据类型

分析频率1000   采样点数2048

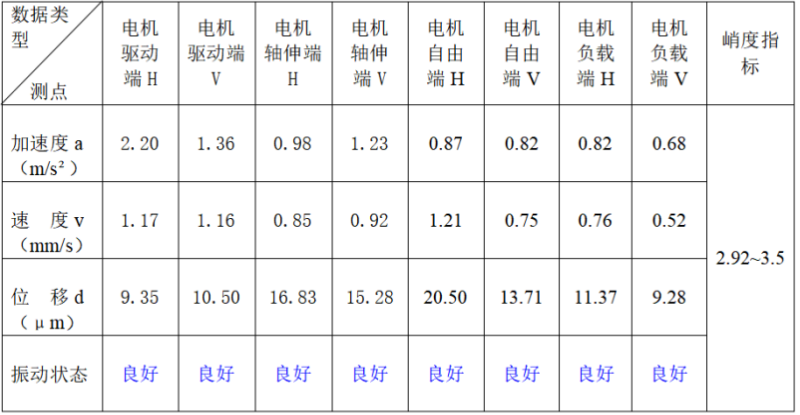

详细数据如下表：

根据旋转机械振动诊断国际标准ISO-10816振动烈度小于2.8mm/s  位移小于28μm振动均在良好限值以下，故此泵整机状态良好。
