设备类型：提升机

故障：二级扇形齿出现偏心现象。

应用仪器： LC810现场动平衡系统

项目类型：离线检测

故障描述：

一级啮合频率误差不合理，二级扇形齿出现偏心现象。

故障分析与诊断：

1线入窑提升机，厂商弗兰德

型号：B3DH10

编号：45030408610002

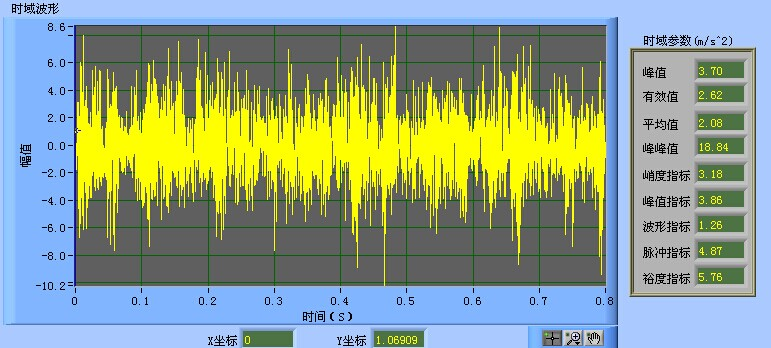

测点为其高速轴水平方向。

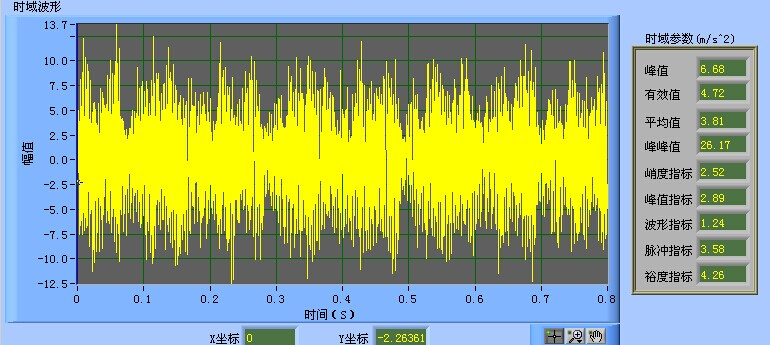

高速轴垂直方向。

此齿轮箱的啮合频率是：转速/60×齿数=25Hz×18=450Hz左右

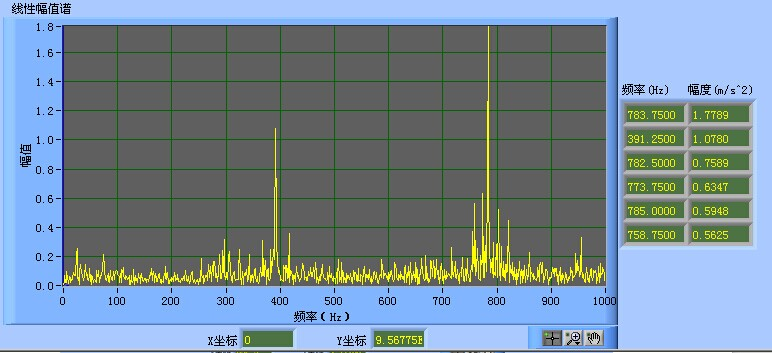

测点输入轴水平

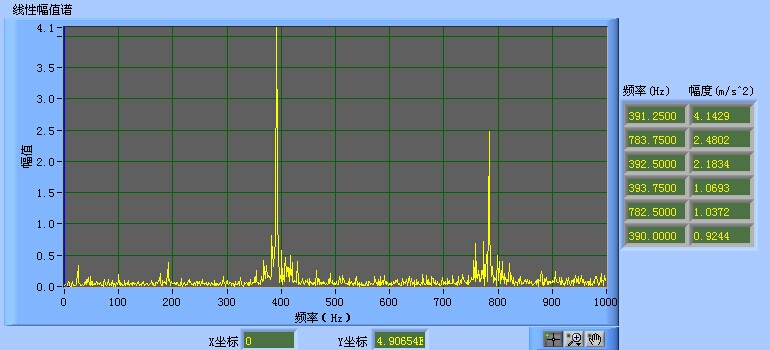

测点输入轴垂直

故障解决：

        数据采集一级啮合频率误差是输入转速达不到1500转，应该是在1410转左右。相应二级啮合频率存在同样的误差。二级齿的啮合频率二倍比较大，判断二级扇形齿出现偏心现象。
